UI 适配规则梳理

一、当前项目使用到的分辨率：

当前使用中	分辨率	宽高比	宽高比
CV Canvas	1136 * 640	16:9	1.775
DH Canvas	960 * 720	4:3	1.333 ~
美术效果图	1680 * 1020	？	1.647～
美术效果图-PAD	1360 * 1020	？	1.333～
CCB 辅助适配图	1386 * 768	？	1.8046875
CCB 辅助适配图-有效区域	1136 * 640	16:9	1.775
CCB 辅助适配图-有效区域-pad	1024*768	4:3	1.333 ~

‍

二、主流设备分辨率参考（横屏游戏）：

设备类型	常见分辨率	宽高比	宽高比	设计分辨率建议
主流手机（Android/iOS）	1920×1080	16:9	1.778~	优先选择
平板（iPad）	2048×1536	4:3	1.333 ~	扩展安全区域
超宽屏手机	2560×1080	21:9	2.333~	增加侧边填充

‍

三、主流旗舰手机分辨率：

品牌	机型	分辨率	宽高比	屏幕尺寸
三星	Galaxy S25 Ultra	3120×1440 (2K)	2.166～	6.8英寸
	Galaxy S24 Ultra	3120×1440 (2K)	2.166～	6.8英寸
苹果	iPhone 16 Pro Max	2796×1290	2.167～	6.9英寸
	iPhone 15 Pro Max	2796×1290	2.167～	6.69英寸
小米	小米15 Ultra	3200×1440 (2K)	2.222~	6.73英寸
	小米15 Pro	2670×1200	2.225	6.36英寸
华为	Mate 70 Pro+	2832×1316	2.151～	6.9英寸
	Pura 70 Pro+	2844*1260	2.257～	6.8英寸
OPPO	Find X8 Ultra	2760×1256	2.197～	6.59英寸
	Find X7 Ultra	3168×1440 (2K)	2.2	6.82英寸
vivo	X200 Ultra	3168×1440 (2K)	2.2	6.82英寸
荣耀	Magic 7 Pro	2800×1280	2.185	6.81英寸
	GT Pro	2800×1264	2.215～	6.78英寸
一加	一加13	3216×1440 (2K)	2.233～	6.82英寸

‍

四、目前存在的问题：

1、android 非全屏显示，观感差、不符合当代游戏标准；

2、设计分辨率-效果图分辨率使用标准混乱；

3、部分 UI 界面存在背景图黑边、缩放比例不符合设计效果等现象；

4、UI 布局缺少挂靠、贴边、自适应等支持；部分程序代码定义的元素适配死板；

‍

五、android 全面屏实现：

1、配置：

<style name="AppTheme" parent="@android:style/Theme.NoTitleBar.Fullscreen">
</style>

2、布局：

用动态创建的FrameLayout而非XML布局文件

// 动态布局 - MATCH_PARENT
iewGroup.LayoutParams framelayout_params =
new ViewGroup.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT,ViewGroup.LayoutParams.MATCH_PARENT);
mFrameLayout = new ResizeLayout(this);
mFrameLayout.setLayoutParams(framelayout_params);

3、代码设置：

cocos/platform/android/java/src/org/cocos2dx/lib/Cocos2dxActivity.java​

public void init() {
    // FrameLayout
    ViewGroup.LayoutParams framelayout_params =
        new ViewGroup.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT,
                                   ViewGroup.LayoutParams.MATCH_PARENT);

    mFrameLayout = new ResizeLayout(this);

    mFrameLayout.setLayoutParams(framelayout_params);

    // Cocos2dxEditText layout
    ViewGroup.LayoutParams edittext_layout_params =
        new ViewGroup.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT,
                                   ViewGroup.LayoutParams.WRAP_CONTENT);
    Cocos2dxEditBox edittext = new Cocos2dxEditBox(this);
    edittext.setLayoutParams(edittext_layout_params);


    mFrameLayout.addView(edittext);

    // Cocos2dxGLSurfaceView
    this.mGLSurfaceView = this.onCreateView();

    // ...add to FrameLayout
    mFrameLayout.addView(this.mGLSurfaceView);

    // Switch to supported OpenGL (ARGB888) mode on emulator
    if (isAndroidEmulator())
       this.mGLSurfaceView.setEGLConfigChooser(8, 8, 8, 8, 16, 0);

    this.mGLSurfaceView.setCocos2dxRenderer(new Cocos2dxRenderer());
    this.mGLSurfaceView.setCocos2dxEditText(edittext);

    // Set framelayout as the content view
    setContentView(mFrameLayout);

    //region 全面屏显示优化 ====================================
    // 原来被注释的配置代码导致：
    // 1. 未启用LAYOUT_IN_DISPLAY_CUTOUT_MODE_SHORT_EDGES
    // 2. 未设置沉浸式全屏标志
    // 3. 未调整窗口装饰视图的可见区域

    // 解决方案：取消注释并修改为
    WindowManager.LayoutParams lp = getWindow().getAttributes();
    try {
        // 允许内容延伸到刘海区域
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.P) {
            try {
                Field field = WindowManager.LayoutParams.class.getDeclaredField("layoutInDisplayCutoutMode");
                int cutoutMode = WindowManager.LayoutParams.LAYOUT_IN_DISPLAY_CUTOUT_MODE_SHORT_EDGES;
                field.setInt(lp, cutoutMode);
            } catch (Exception e) {
                e.printStackTrace();
            }
        }

        // 组合沉浸式全屏标志
        int flag = View.SYSTEM_UI_FLAG_LAYOUT_STABLE
                | View.SYSTEM_UI_FLAG_LAYOUT_HIDE_NAVIGATION
                | View.SYSTEM_UI_FLAG_LAYOUT_FULLSCREEN
                | View.SYSTEM_UI_FLAG_HIDE_NAVIGATION
                | View.SYSTEM_UI_FLAG_FULLSCREEN
                | View.SYSTEM_UI_FLAG_IMMERSIVE_STICKY;

        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.R) {
            // Android 12+ 推荐方案
            getWindow().getInsetsController().hide(WindowInsets.Type.systemBars());
        } else {
            getWindow().getDecorView().setSystemUiVisibility(flag);
        }

        // 更新窗口参数
        getWindow().setAttributes(lp);
    } catch (Exception e) {
        e.printStackTrace();
    }
    //endregion 全面屏显示优化 ====================================
}

4、效果对比：

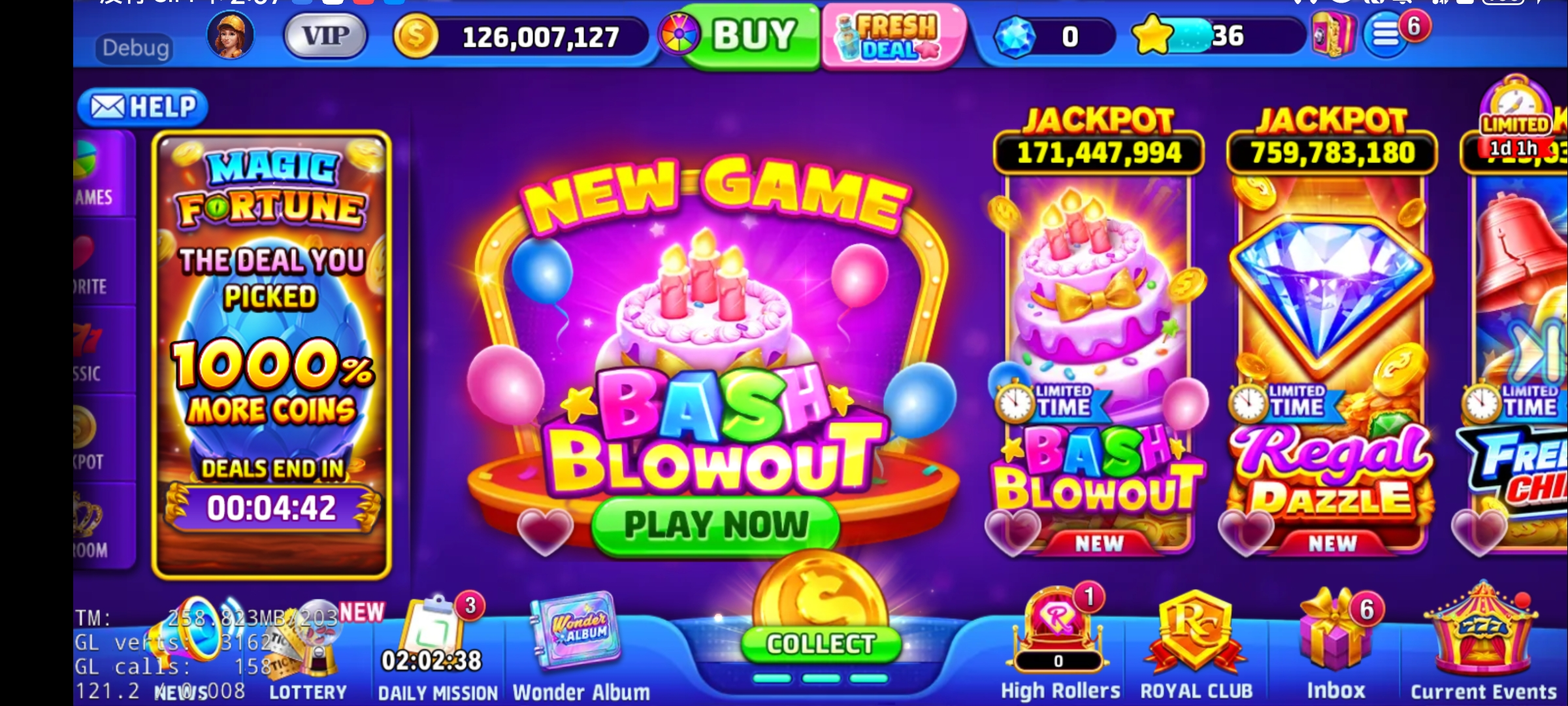

全屏后

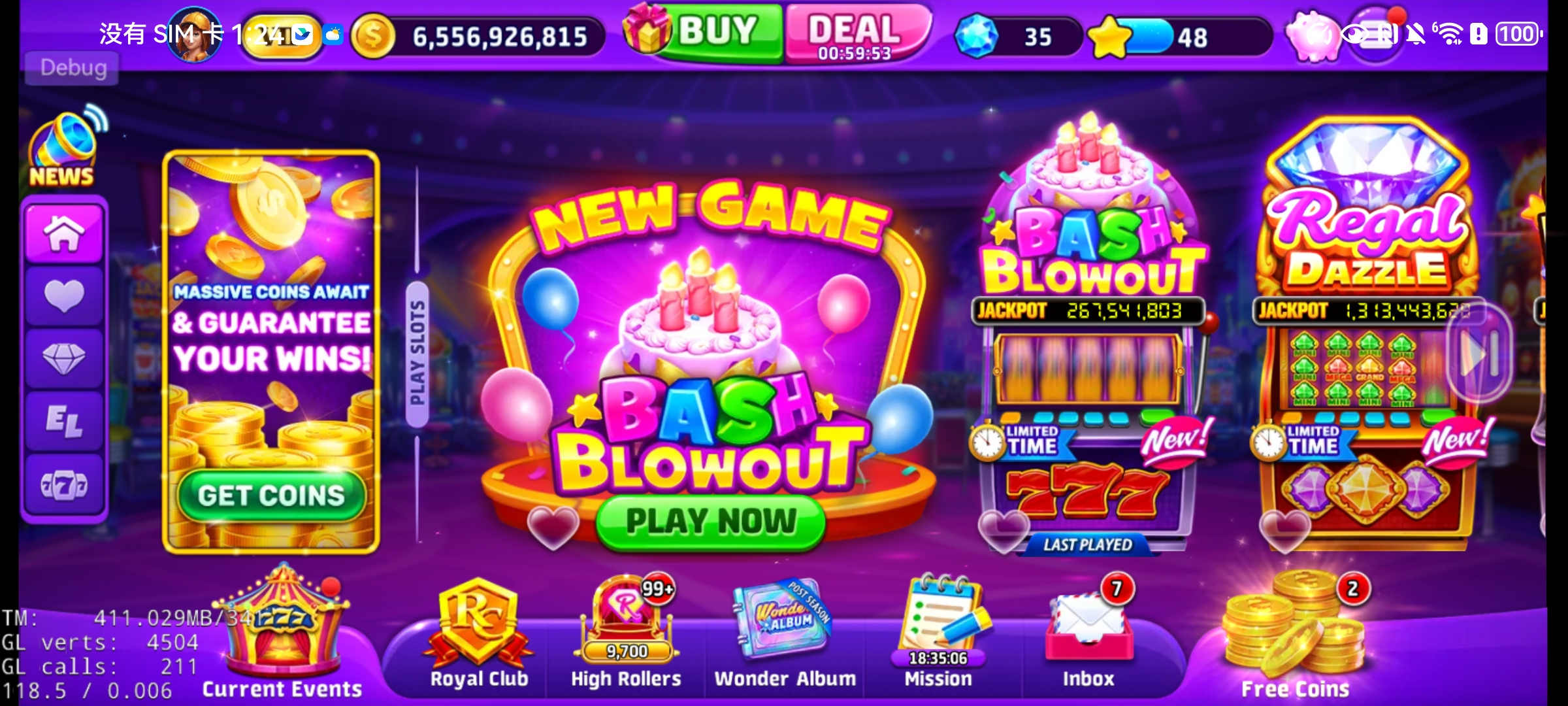

全屏前

六、全屏后需要做的适配调整：

1. splash 视图全屏适配；
2. loading 页全屏适配；
3. 大厅背景图等比缩放；
4. 大厅 top-title、bottom-bar 背景九宫格横向拉伸；
5. 调整大厅 top-title、bottom-bar 元素排布，需要拆分、调整现有节点树；
6. theme 相关 top-title、bottom-bar 适配；
7. 大厅侧边栏、翻页按钮位置调整；
8. 关卡背景拉伸适配；
9. 关卡 spinUI 背景拉伸适配；

七、设计图-效果图规格统一：

1. 设计分辨率：

   • CV：1136 * 640 （16:9）
   • DH：960 * 720 （4:3）
   • PAD：960 * 720（4:3）

2. CCB 辅助适配图尺寸：

   • CV：1386 * 640
     目前能适配的极限是 iphone16 promax（2796×1290）
     1290 / 640 * 1386 ~= 2794
     如后续苹果设备继续提高宽高比，该辅助尺寸将不再适用（宽度不够）；

     支持超宽屏（21:9）适配: （1494 * 640）
     width = 21 / 9 * 640 ~= 1494;

   • DH：1024*768

   • PAD：1024*768

3. CCB 辅助适配图-有效区域：（不同设备经适配后，保持等比、完全显示的区域）等同于设计分辨率

   • CV：1136 * 640

   • DH：960 720*

   • PAD：960 720*

4. 效果图：

   • CV：1386 * 768

   • DH、PAD 单独适配（出单独的 CCB）：1024 * 768

   • DH、PAD 移植效果图：1024 * 768

     在 CV 的基础上等比放大 min(768 / 640 = 1.2,1136 / 1024 = 1.109375) = 1.109375 后，切成 （1024 * 768）

‍

‍

‍
